GGD低压固定式开关柜
产品概述
GGD型交流配电柜是应电力行业及设计部门的要求,由能源部组织统一-设计 ,本着安全、经济合 理可靠的原则开发、研制的新型低压配电柜。本产品具有分断能力高、动稳定性好，电气方案灵活, 组合方便、系列性、实用性强、结构新颖、防护等级高等特点。本开关柜符合IEC439《低压成套开关 设备和控制设备》及GB7251.1《低压成套开关设备和控制设备》等标准。适用于发电厂、变电站厂矿 企业等用电部门的交流50Hz额定工作电压380V，额定工作电流至3150A的配电系统,作为动力、照 明及配电设备的电能转换、分配与控制之用。
GGD型交流配电柜是应电力行业及设计部门的要求,由能源部组织统一-设计 ,本着安全、经济合 理可靠的原则开发、研制的新型低压配电柜。本产品具有分断能力高、动稳定性好，电气方案灵活, 组合方便、系列性、实用性强、结构新颖、防护等级高等特点。本开关柜符合IEC439《低压成套开关 设备和控制设备》及GB7251.1《低压成套开关设备和控制设备》等标准。适用于发电厂、变电站厂矿 企业等用电部门的交流50Hz额定工作电压380V，额定工作电流至3150A的配电系统,作为动力、照 明及配电设备的电能转换、分配与控制之用。

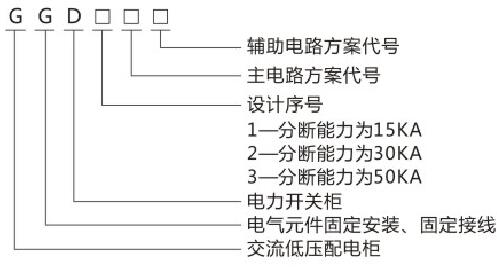

型号说明
主要特点
●本产品框架采用8MF滚压冷型钢局部焊接后，再组合装配而成。柜体表面采用喷塑处理。柜体结构零部按模块原理设计，并有20模的安装孔，具有安装方便,通用性能强等特点。
●GGD柜设计充分考虑到柜体运行中的散热问题,在柜体上下两端均有不同数量的散热槽孔，当柜内元器件发热后,热量上升。通过上端的槽孔排出,而冷风不断地由下端的槽孔补充进柜,使密封的柜体自上而下形成-一个 自然通风道,达到散热日的.
●GGD柜按照现代工业产品造型设计的要求,采用黄金割比的方法设计柜体和各部门的分割尺寸,使整柜美观大方,面日一新。
●柜门用转轴式活动铰链与构架相连,安装、拆卸方便，门的折边处均嵌- -根山型橡塑条,关门时与构架之间的嵌条有-定的压缩行程,能防止门与柜体直接碰撞,也提高了门的防护等级。
●装有电器元件的仪表门用多股软铜线与构架相连整体构成完整的 接地保护电路.●柜体的防护等级为IP30。
使用环境
●海拔高度不超过2000m;
●环境温度:-25°C~ +40*C ;
●空气相对湿度;温度在为+ 409C时不超过50%，在较低温度时允许有较高的相对湿度;
●装置安装时与垂直面的倾斜度不超过5%;
●地震裂度:不超过8度;
●装置应安装在无剧烈震动及不足以使电器元件受到不应有腐蚀的场所;
●用户有特殊要求时可与制造厂商协商解决。
